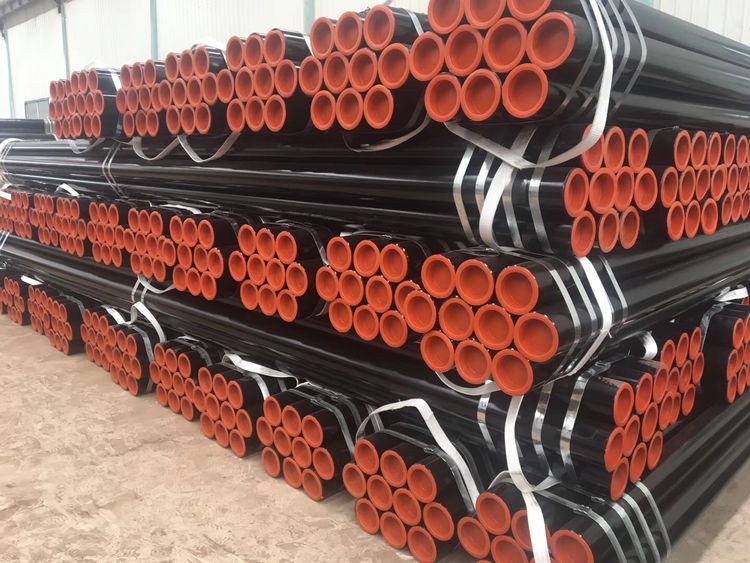

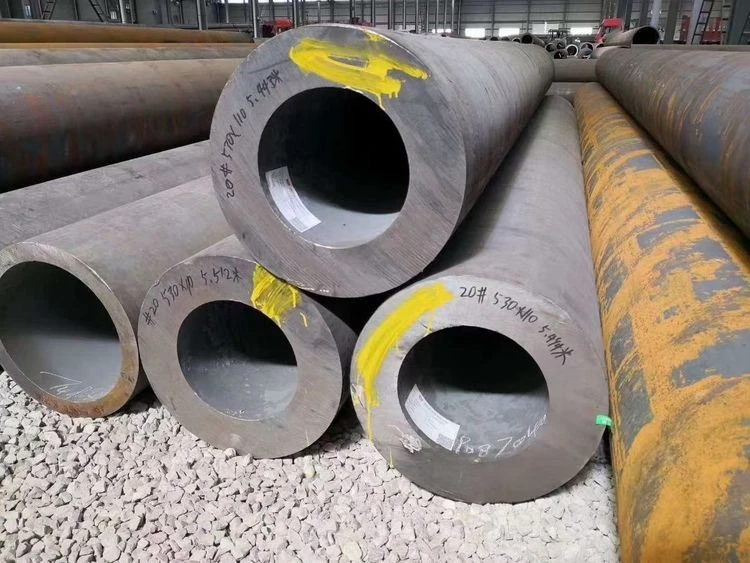

DIN 17175 HABA-PAIP KELULI MULUS TAHAN

DIN 17175 ialah spesifikasi teknikal untuk paip & tiub keluli lancar tahan haba-dalam standard perindustrian Jerman, yang sesuai khusus untuk dandang, bejana tekanan dan sistem paip di bawah persekitaran suhu tinggi dan tekanan tinggi. Piawaian DIN 17175 merujuk kepada piawaian antarabangsa dan diselaraskan mengikut keperluan khusus Jerman, dengan keperluan teknikal yang tinggi.

Skop permohonan:
Paip keluli lancar sesuai untuk pembuatan dandang stim, saluran paip suhu tinggi-, bejana tekanan dan peralatan lain, dengan suhu operasi sehingga 600 darjah (sesetengah gred keluli boleh menahan beban suhu tinggi untuk masa yang lama).
Paip keluli yang dilindungi mesti memenuhi keperluan rintangan haba, kekuatan suhu tinggi dan rintangan pengoksidaan.

Hubungan penggantian:
Menggantikan versi lama DIN 17175 (Bahagian 1 dan Bahagian 2) dan dikaitkan dengan standard antarabangsa ISO 2604Ⅱ.

Jenis dan ciri keluli utama:

DIN 17175 termasuk pelbagai-keluli tahan haba, gred tipikal termasuk:

Gred
Ciri-ciri
Suhu/tekanan yang berkenaan
Piawaian antarabangsa yang sepadan
St35.8
Keluli karbon rendah, digunakan dalam persekitaran suhu rendah dan tekanan rendah
Kurang daripada atau sama dengan 500 darjah , dandang tekanan sederhana dan rendah
China GB 8163 (20# keluli)
ST45.8
Keluli karbon rendah, digunakan dalam persekitaran suhu sederhana dan tinggi dan tekanan tinggi
Kurang daripada atau sama dengan 500 darjah, boleh menahan 550 darjah untuk masa yang singkat
China GB 5310 (20G)/ASME SA106B
15Mo3
Molibdenum-mengandungi keluli aloi, rintangan rayapan yang baik
450 ~ 550 darjah, dandang tekanan sederhana
ASME SA-210
13CrMo44
Keluli{0}}kromium molibdenum, tahan terhadap pengoksidaan suhu tinggi dan kakisan
550 ~ 600 darjah, dandang tekanan tinggi
EN 10216-2
10CrMo910
Keluli molibdenum kromium tinggi, paip untuk unit superkritikal
600~650 darjah , dandang ultra-tekanan tinggi
ASME SA-335 P22

Proses pembuatan:
Paip keluli lancar-tahan haba biasanya dihasilkan melalui penggulungan panas, lukisan sejuk, pengembangan panas dan kaedah lain dan perlu dihantar dalam keadaan-panas (seperti penormalan).

Keperluan prestasi:

1. Sifat mekanikal: Paip keluli gred berbeza mempunyai kekuatan tegangan, kekuatan hasil dan keperluan pemanjangan yang berbeza. Sebagai contoh, kekuatan tegangan St35.8 ialah 360~480MPa, kekuatan hasil lebih besar daripada atau sama dengan 235MPa, dan pemanjangan lebih besar daripada atau sama dengan 25%; kekuatan tegangan St45.8 ialah 410~530MPa, kekuatan hasil lebih besar daripada atau sama dengan 255MPa, dan pemanjangan adalah Lebih besar daripada atau sama dengan 21%.

2. Komposisi kimia: mengawal ketat kandungan unsur seperti C, Cr, dan Mo. Contohnya, kandungan Cr 13CrMo44 ialah 0.7~1.10%, dan kandungan Mo ialah 0.45~0.65%.

3. Kualiti permukaan: tiada rekahan, pengelupasan dan lipatan. Tonjolan kecil, lekukan, dan tanda guling longitudinal cetek yang tidak melebihi sisihan ketebalan dinding dibenarkan wujud. Kecacatan boleh dibaiki, tetapi ketebalan dinding minimum mesti dijamin. Diameter luar dibenarkan sedikit melebihi sisihan negatif, tetapi panjangnya hendaklah Kurang daripada atau sama dengan 1m.

Item pemeriksaan:
Ujian tekanan air, pengesanan kecacatan ultrasonik (UT), ujian tegangan, ujian impak, dsb.

Tekanan air untuk setiap cabang atau arus pusar dan bukannya tekanan air.
Tekanan tekanan air 8MPa, arus pusar mengikut 1925.
Pengesanan kecacatan ultrasonik bagi kecacatan membujur untuk setiap paip Gred III dijalankan mengikut 1915.

Acara permohonan biasa:

Komponen dandang: pemanas lampau, pemanas semula, saluran paip stim utama, dsb.
Petrokimia dan tenaga: reaktor suhu tinggi, saluran paip penukar haba.
Industri kuasa: saluran paip suhu tinggi dan tekanan tinggi untuk unit kuasa haba superkritikal/ultra{0}}

Perbandingan dengan piawaian lain:

DIN 17175
standard Cina
Standard Amerika (ASME)
Piawaian Eropah (EN)
St35.8
20# (GB 8163)
SA-106
EN 10216-1
15Mo3
15MoG (GB 5310)
SA-209
EN 10216-2
10CrMo910
12Cr2MoG
SA-335 P22
EN 10216-2

DIN 17175 ialah piawaian berwibawa untuk paip keluli lancar-tahan suhu tinggi. Gred kelulinya meliputi daripada keluli karbon rendah kepada keluli aloi tinggi, dan sesuai untuk senario perindustrian dengan tahap suhu dan tekanan yang berbeza. Terdapat hubungan yang sepadan dengan ASME, GB dan piawaian lain, tetapi perlu memberi perhatian kepada komposisi khusus dan perbezaan prestasi.
