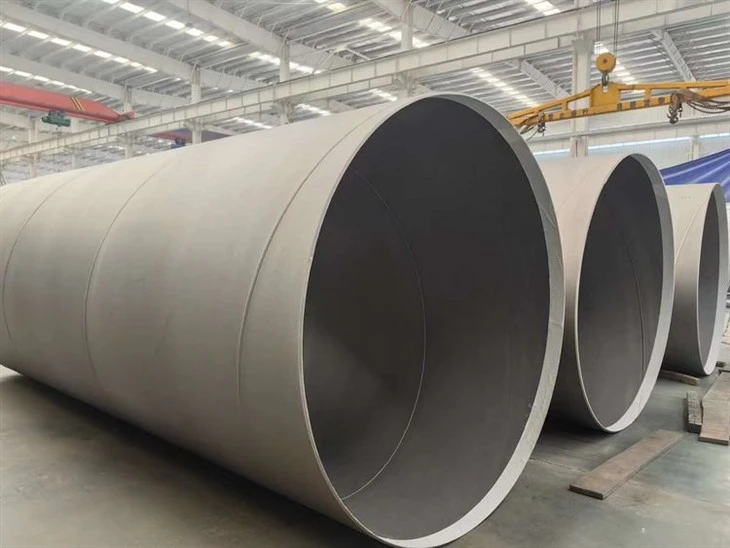

Tianjin Brisk Metalwork Co.,Ltdialah salah satu pengeluar EN 10217-1 Paip Keluli Bukan Aloi di China. Produk kami dieksport terutamanya ke Timur Tengah, Asia Tenggara, Eropah, New Zealand dan kawasan lain. Jika anda ingin mengetahui lebih lanjut tentang produk kami, sila hubungi kami dan hantar senarai pembelian anda.

PENGELUARAN

EN 10217-1 PAIP KELULI SSAW

EN 10217-1 PAIP KELULI ERW

Mengenai EN 10217-1

Pecahan Gred Lengkap

1. P: Pengecam Aplikasi Teras
Singkatan untuk Tekanan, menunjukkan bahawa gred keluli ini bertujuan untuk kegunaan galas tekanan-, khusus untuk pembuatan paip keluli dikimpal yang menahan tekanan dalaman/luaran.

2. 195: Pengecam Harta Mekanikal Utama
Mewakili kekuatan hasil minimum yang ditentukan gred keluli ini, iaitu 195 MPa (untuk spesimen membujur apabila ketebalan Kurang daripada atau sama dengan 16mm). Ini adalah penunjuk teras untuk klasifikasi kekuatan gred keluli; semakin tinggi bilangannya, semakin tinggi kekuatan hasil (cth, P235 mempunyai 235 MPa, P265 mempunyai 265 MPa).

3. TR: Jenis Produk dan Pengecam Proses Pengilangan
Singkatan untuk Tube Welded, akhiran eksklusif untuk paip keluli tekanan dikimpal siri EN 10217, secara langsung membezakannya daripada paip keluli tekanan lancar (siri EN 10216 tidak mempunyai akhiran ini). Ia juga menunjukkan keserasian dengan kedua-dua proses-frekuensi tinggi (ERW) dan proses kimpalan arka tenggelam (SAW).

Proses pembuatan: ERW/SAW, kimpalan mesti menjalani pemeriksaan UT 100%, TR2 boleh melakukan pemeriksaan spot RT mengikut keperluan PED.

Kebolehgunaan: Hanya untuk keratan rentas bulat-, paip tekanan suhu bilik (-20 darjah hingga 300 darjah).

Pematuhan: TR2 memenuhi keperluan keselamatan penting PED 2014/68/EU dan boleh dihantar dengan penandaan CE.

TR1untuk kualiti tanpa kandungan aluminium yang ditentukan dan sifat impak yang ditentukan dan dengan keperluan pemeriksaan bukan{0}}khusus;TR2untuk kualiti dengan kandungan aluminium yang ditentukan, sifat impak yang ditentukan dan sama ada keperluan pemeriksaan tidak-khusus atau khusus.

Komposisi Kimia

Komposisi kimia (analisis tuangan)^adalam % mengikut jisim
Gred keluli	C	Si	Mn	P	S	Cr^b	Mo^b	Ni^b	Al_tot	Cu^b	Nb^b	Ti^b	V^b	Cr+Cu+Mo+Ni^b
Gred keluli	maks	maks	maks	maks	maks	maks	maks	min	maks	maks	maks	maks	maks	maks
P195TR1	0.13	0.35	0.70	0.025	0.020	0.30	0.08	0.30	-	0.30	0.010	0.04	0.02	0.70
P195TR2	0.13	0.35	0.70	0.025	0.015	0.30	0.08	0.30	0.02 ^d	0.30 ^c	0.010	0.04	0.02	0.70
P235TR1	0.16	0.35	1.20	0.025	0.020	0.30	0.08	0.30	-	0.30	0.010	0.04	0.02	0.70
P235TR2	0.16	0.35	1.20	0.025	0.015	0.30	0.08	0.30	0.02 ^d	0.30 ^c	0.010	0.04	0.02	0.70
P265TR1	0.20	0.40	1.40	0.025	0.020	0.30	0.08	0.30	-	0.30	0.010	0.04	0.02	0.70
P265TR2	0.20	0.40	1.40	0.025	0.015	0.30	0.08	0.30	0.02 ^d	0.30^c	0.010	0.04	0.02	0.70
a. Elemen yang tidak disebut dalam jadual ini tidak boleh ditambah dengan sengaja pada keluli tanpa persetujuan pembeli, kecuali untuk elemen yang boleh ditambah untuk menamatkan lakonan. Semua langkah yang sesuai hendaklah diambil untuk mengelakkan penambahan unsur yang tidak diingini daripada sekerap atau bahan lain yang digunakan dalam proses pembuatan keluli, yang akan memberi kesan negatif terhadap sifat mekanikal, penuaan dan kesesuaian bahan;
b: Untuk kualiti TR1 dan TR2 yang dibekalkan dengan pemeriksaan bukan-spesifik, kandungan elemen ini tidak perlu dilaporkan melainkan ditambah dengan sengaja pada pelakon;
c: Pilihan 3: Untuk memudahkan operasi pembentukan seterusnya, kandungan tembaga maksimum yang dipersetujui lebih rendah daripada yang ditunjukkan dan kandungan timah maksimum yang dipersetujui akan dikenakan. Dalam kes sedemikian, Sijil Ujian 3.1 hendaklah dibekalkan untuk kualiti keluli TR2 (lihat Pilihan 9);
d: Untuk nisbah Al/N Lebih besar daripada atau sama dengan 2, jika nitrogen ditetapkan oleh niobium, titanium atau vanadium, butirannya hendaklah dilaporkan, keperluan ini tidak terpakai kecuali apabila menggunakan titanium, pengeluar keluli hendaklah mengesahkan bahawa (Al+Ti/2) Lebih besar daripada atau sama dengan 0.020 %.

Sifat Mekanikal

Gred keluli	Sifat mekanikal untuk kualiti TR1
	Sifat tegangan pada suhu bilik
	Kekuatan hasil atas atau kekuatan bukti R_eHa untuk ketebalan dinding T min.		Kekuatan tegangan R_m	Pemanjangan A min. % ^{a b}
	T Kurang daripada atau sama dengan 16	16 ＜ T Kurang daripada atau sama dengan 40	MPa	membujur	melintang
	MPa	MPa	MPa	membujur	melintang
P195TR1	195	185	320 – 440	27	25
P235TR1	235	225	360 – 500	25	23
P265TR1	265	255	410 – 570	21	19

Gred keluli	Sifat mekanikal untuk kualiti TR2
	Sifat tegangan pada suhu bilik					Sifat kesan
	Kekuatan hasil atas atau kekuatan bukti R_eHa untuk ketebalan dinding T min.		Kekuatan tegangan R_m	Pemanjangan A min. % ^{a b}		Purata minimum tenaga yang diserap^b KV₂ ^c J pada suhu darjah
	T Kurang daripada atau sama dengan 16	16 ＜ T Kurang daripada atau sama dengan 40	MPa	membujur	melintang	membujur		melintang
	MPa	MPa	MPa	membujur	melintang	0	-10	0
P195TR2	195	185	320 – 440	27	25	40	28 ^d	27
P235TR2	235	225	360 – 500	25	23	40	28 ^d	27
P265TR2	265	255	410 – 570	21	19	40	28 ^d	27
c: KV₂= nilai impak yang diperoleh menggunakan penyerang jejari 2 mm mengikut EN ISO 148-1.
d: Pilihan 5: Sebagai tambahan kepada ujian impak yang ditentukan pada 0 darjah , sifat impak membujur pada -10 darjah hendaklah disahkan dan dilaporkan.

pemohon produk dan toleransi

01. Bidang pemohon :

P195TR1/TR2:Pengangkutan air/gas bertekanan rendah-rendah, saluran paip bukan{4}}kritikal industri am, sambungan kontena kecil.

P235TR1/TR2:Saluran paip gas/pemanas perbandaran, saluran paip kimia bertekanan sederhana- dan rendah-sederhana, cangkerang bekas tekanan ambien.

P265TR1/TR2: Pengangkutan bendalir tekanan-sederhana, paip tambahan untuk dandang industri, paip galas-tekanan untuk struktur mekanikal.

02.Toleransi:

Kelurusan

Sisihan daripada kelurusan, mana-mana panjang tiub L, tidak boleh melebihi 0,0015 L. Sisihan daripada kelurusan ke atas mana-mana satu-meter panjang tidak boleh melebihi 3 mm.

Di luar-daripada-Kebulatan

Untuk tiub D Kurang daripada atau sama dengan 406.4 mm, di luar-kebulatan-hendaklah dimasukkan dalam had had terima diameter;
Untuk tiub D > 406.4 mm dan dengan D/T Kurang daripada atau sama dengan 100, daripada-kebulatan-tidak boleh melebihi 2 %;
Untuk tiub dengan nisbah D/T > 100, nilai untuk-daripada-bulat hendaklah dipersetujui pada masa pertanyaan dan pesanan;

Diameter luar D

Untuk tiub D Kurang daripada atau sama dengan 219.1mm, ±1 % atau ±0.5, yang mana lebih besar (EW dan HFW)
Untuk tiub D＞219.1mm, ±0.75 % atau ±6, yang mana lebih besar (EW dan HFW)
Untuk tiub SEMUA,±0.75 % atau ±6, yang mana lebih besar (SSAW)

Ketebalan dinding T

Untuk tiub T Kurang daripada atau sama dengan 5mm, ±10 % atau ±0.3, yang mana lebih besar (EW dan HFW)
Untuk tiub 5＜T Kurang daripada atau sama dengan 40, ±8 % atau ±2, yang mana lebih besar (EW dan HFW)
Untuk tiub T Kurang daripada atau sama dengan 10mm, ±10 % atau ±0.3, yang mana lebih besar (SAW)
Untuk tiub 10＜T Kurang daripada atau sama dengan 40, ±8 % atau ±2, yang mana lebih besar (SAW)
